華能XX總部SOC8000-GW數字網關匯接應用案例

一.項目目標

華能XX總部需部署一臺申甌通信SOC8000-GW數字匯接機，通過以下方式實現語音業務的集中匯接與調度：（一）聯通鏈路接入通過10個E1鏈路連接XX聯通，實現PSTN網絡與雄安匯接并與IP網絡的互通；（二）雄安交換機互聯按照原線路設計采用8+4方案，通過12個E1中繼將語音業務匯接至雄安數字交換機，根據業務情況靈活分配鏈路數量，并形成互備線路；（三）預留鏈路預留E1鏈路用于連接雄安的分部（分支機構）；

二.方案布置

本方案基于申甌SOC8000SIP-GW數字匯接交換機和SOC8000電話交換機，為華能XX總部和雄安總部各提供了一套高可靠、靈活擴展的語音通信匯接和落地解決方案。方案充分考慮了聯通鏈路接入、雄安交換機互聯配置等核心需求，通過模塊化設計和冗余配置確保系統穩定性。

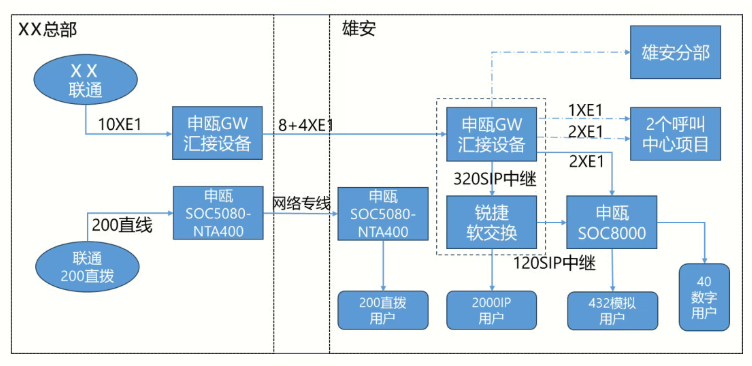

01結構示意圖

02方案介紹

（一）雄安換機方案● 設備配置：為完成用戶的應用需求，分別是多媒體匯接和模擬用戶功能，配置一臺SOC8000GW匯接設備銜接XX市和銳捷設備，根據原設計由軟交換作為主交換核心設備，配置1臺SOC8000數字程控交換機提供432FXS用戶和40數字用戶，數字用戶配置專用話機提供經理秘書功能。200直線電話通過網傳復用設備SOC5080-NTA400傳輸?shù)叫郯病！?雙鏈路備份：XX市到雄安的鏈路根據類型分別接入，E1鏈路接入申甌設備，SIP鏈路接入銳捷設備，共同構成雙鏈路備份結構，減少路由繞道，大大提高業務運行效率，降低延遲，同時結構清晰，功能明確，設備配置簡單，維護管理方便。（二）關鍵技術要求● E1中繼配置：支持PRI/NO.7/NO.1協議，確保與聯通和雄安交換機的兼容性；單機最大支持64個E1接口。● SIP中繼配置：基于RFC3261協議，支持動態SBC雙歸屬（切換/切回）；單塊SIP中繼模塊支持160路并發，疊加兩塊可滿足200路并發需求?！?領導專線配置：200個直線電話通過E1接口接入，領導桌面直線電話，具有DID/DOD功能?！?可靠性設計：主控?zé)醾浞荨㈦p電源冗余及7級鏈路備份，確保系統99.99%可用性?！?錄音與計費：Flash話單存儲支持200萬條記錄，硬盤錄音可存儲約30000小時通話（1TB硬盤容量），滿足長期存儲需求。

三.設備介紹

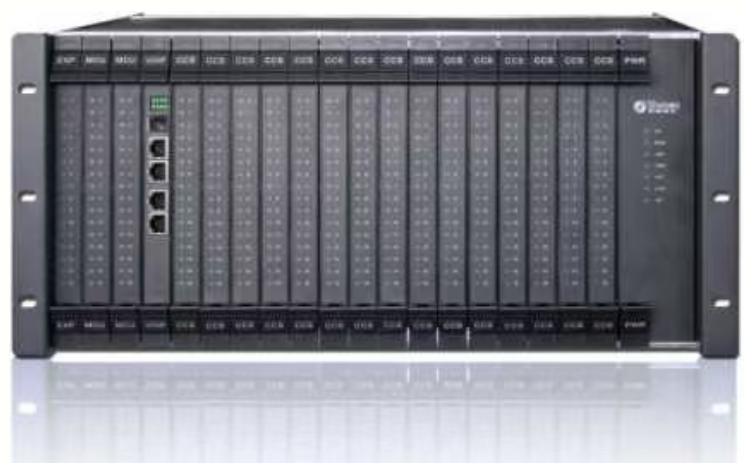

01、SOC8000

（一）設備簡介SOC8000電話交換機是一款功能強大、容量可擴展的通信設備，單機容量可達1536線，通過多個機柜疊加，總?cè)萘靠奢p松擴展至10000線。其模塊化結構設計、在線升級功能以及中繼與用戶卡板混插的靈活性，使其成為大型企業通信系統的理想選擇。（二）核心優勢高可靠性：支持主控板熱備份、電源熱備份、雙網口備份，確保系統持續穩定運行。

靈活擴展：模塊化設計，可根據需求任意配置分機/中繼比例，共享系統資源。 多種接入方式：支持模擬中繼、數字中繼（E1/T1）、IP中繼等多種接口，滿足不同通信環境需求。 強大的匯接能力：支持?jǐn)?shù)字中繼與SIP中繼的雙向轉換，實現PSTN與IP網絡的無縫互通。 安全特性：三級防雷擊保護（通過K20抗雷擊測試），抗震性能符合地震設防烈度8度以上標準。

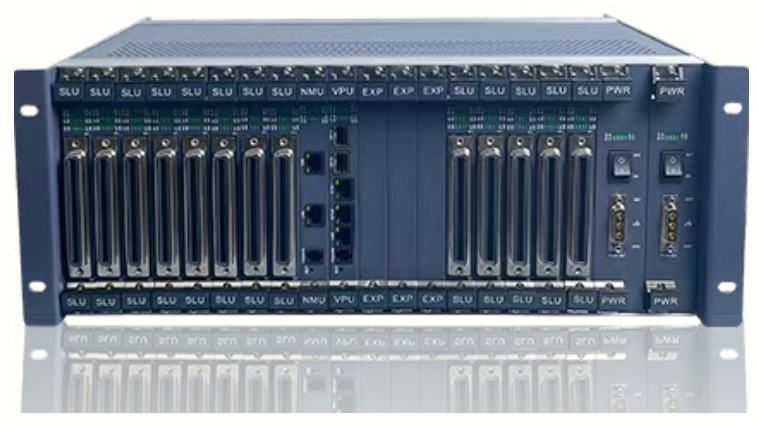

02、SOC5080-NTA400

（一）設備簡介4U高集成度設備，采用20槽插板式設計，全表面貼裝工藝，工業級設計。業務種類豐富，設備整體集成度高、組網能力強，實現了傳輸、接入、交換設備的統一管理。網傳綜合復用設備SOC5080-NTA400將語音數據封裝在IP數據包內，支持UDP封包方式實現8-64語音業務到3路100M以太網(1路100M以太網光)的轉換，可在同一網段內或通過路由器實現不同網段的通信。

四.方案優勢

（一）高可靠性通過主控?zé)醾浞?、雙電源冗余及7級鏈路備份，確保系統99.99%可用性，滿足華能總部關鍵通信需求。（二）靈活擴展模塊化設計支持按需擴容，E1中繼可擴展至64個，SIP中繼可疊加至640路并發，適應未來業務增長 。（三）智能運維圖形化網管平臺支持實時監控與遠程維護，可對所有分機、環路中繼及數字中繼進行狀態監控，降低運維成本。（四）安全合規三級防雷擊保護、抗震性能符合地震設防烈度8度以上標準，滿足企業級安全要求。（五）語音質量保障采用G.711標準全數字錄音，音質達到電信級，確保通話記錄清晰可查。（六）經濟性智能經濟路由選擇功能可根據路由設置，自動選擇最經濟實惠的運營商出局，為華能總部節省話費。
